JB系列气缸

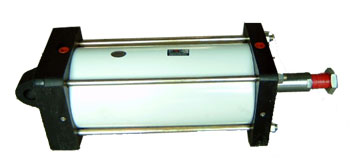

JB180×300-S
      JB系列气缸是冶金设备用气缸,即一体部标准气缸,符合JB1444-1448标准,是一种带缓冲装置的重型气缸。工作介质为经净化处理的含油雾压缩空气。
 标注说明:JB①-②-③
      ①气缸内径(mm)②气缸行程(mm)③气缸安装形式:无记号:基本型(相当于JB1444-74)f:前法兰式 (相当于JB1447-74)F:后法兰式(相当于JB1446-74)G:脚架式(相当于JB1446-74)B:中间摆轴式 (相当于JB1445-74)S:尾部悬挂式(相当于JB1448-74)
基本参数:
气缸内径
(mm)
行程范围
(mm)
工作压力范围
(MPa)
周围介质温度
(℃)
理论作用力(N)
(压力为0.4MPa时计算)
推力
拉力
φ80
60~800
0.15~0.8
-10~80
2000
1700
φ100
60~800
0.15~0.8
3150
2850
φ125
80~2000
0.1~0.8
4900
4400
φ160
80~2000
0.1~0.8
8050
7500
φ180
100~2500
0.1~0.8
10200
9400
φ200
100~2500
0.1~0.8
12600
11800
φ250
125~2500
0.1~0.8
19600
18100
φ320
125~2500
0.1~0.8
32150
29600
φ400
125~2500
0.1~0.8
50300
47700
注: 根据上表选用气缸时,应将理论推力和拉力增大15~20%
